刨臺式鏜銑加工中心

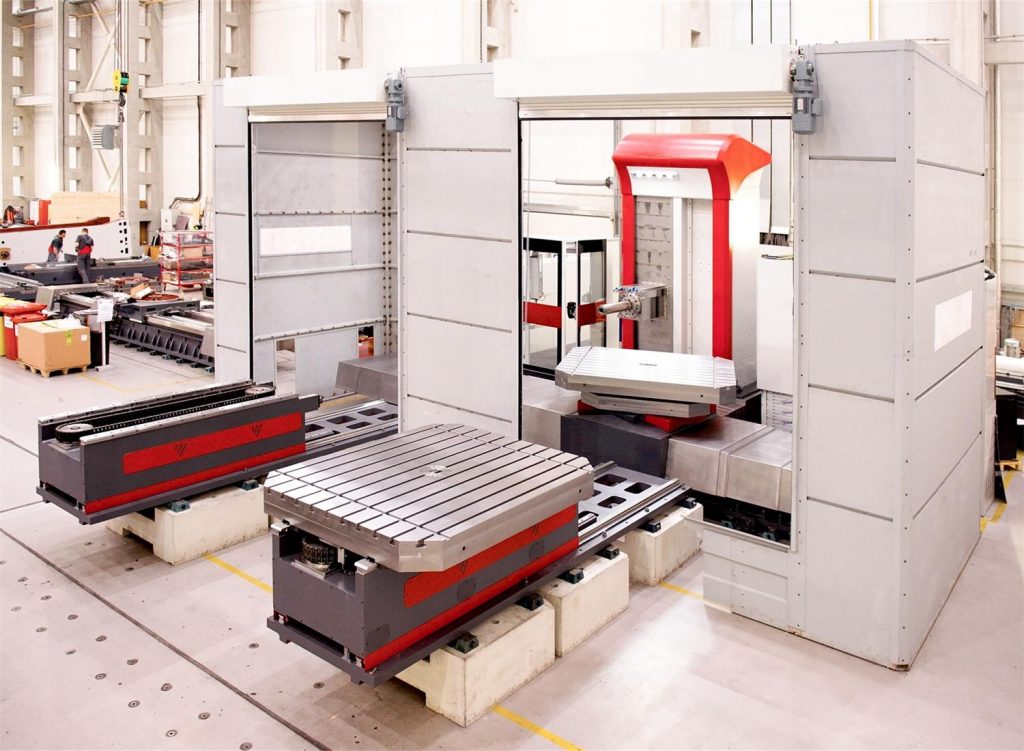

 WFT 15 刨臺式臥式鏜銑床














	首頁 > 臥式鏜銑床 > 刨臺式臥式鏜銑床 > WFT 15刨臺式臥式鏜銑床













 產品簡介






WFT 15刨臺式臥式鏜銑加工中心與WFT 13類似，但主軸直徑為150 mm。適用于加工20噸較大，較重的工件（選項40噸）。





臥式鏜銑床
臥式鏜銑床，臥式鏜銑加工中心





臥式鏜銑加工中心特點





  1. 鏜桿直徑150mm， 伸出800mm。
  2. 可選配滑枕伸出700 mm， W軸伸出共1500mm。
  3. 可選配鏜桿伸出1米。
  4. 多功能系列刨臺式臥式鏜銑床，完全兼容各種附件和自動銑頭。









 設備參數























 單位WFT15 / WFT15R                     WFT15-1000
主軸直徑mm150
主軸錐度 ISO50 / BT50 / CAT50 / 選項BIG PLUS
主軸最大轉速rpm3000
主電機海德漢或西門子系統（S1/S6）kW41 / 61,5; 53 / 77,9             58 / 88
最大扭矩海德漢或西門子系統（S1/S6）Nm2099 / 3149; 2713 / 3989           2625 / 3990
主電機發那科（S1/S3）kW37 / 45; 53 / 62                               60 / 75
最大扭矩發那科（S1/S3）Nm2210 / 2687; 2713 / 3989                     2263 / 2829
X軸行程mm2000 / 3000 / 4000 / 5000
Y軸行程mm2000 / 2500 / 3000 / 3500
Z軸行程mm 1500 / 2000 / 2500 / 3000                    2100 / 3300
W軸, 主軸伸出mm 800                            1000
V軸, 滑枕伸出 mmx / 700                       x
快速進給X，Ymm/min12000                 12000
快速進給Z，W， V mm/min8500, 10000, 12000
快速進給Brpm2 (選項5)
工作臺最大載重kg20000 (有關更多選項，請參閱第24頁)
工作臺尺寸mm1600 x 1800 / 1800 x 2200 / 1800 x 2600 / 2000 x 2400 / 2000 x3000 / 2500 x 2500























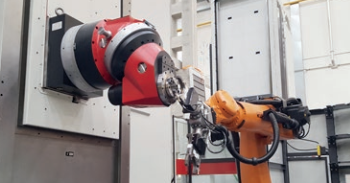

產品附件及細節



















臥式鏜銑床






臥式鏜銑床












臥式鏜銑床結構組成

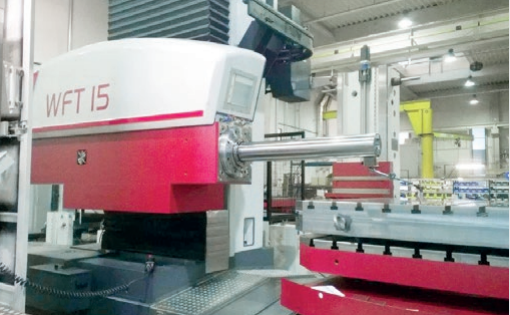

滑枕和主軸伸出行程1000mm

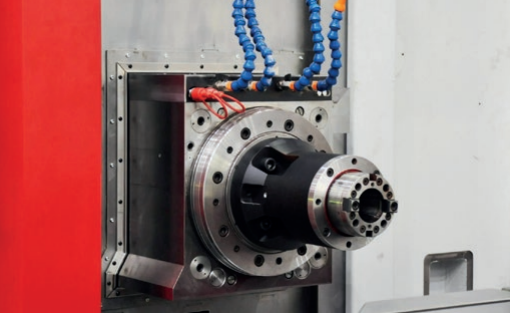

帶主軸加長伸出強大主軸箱










  1. 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
  2. 主軸行程（W軸）為1000 mm，由伺服電機和滾珠絲杠驅動。
  3. 主軸錐度SK50（ISO，BT或CAT）。
  4. 扭矩通過雙速行星齒輪箱傳遞到主軸.齒輪根據編程的轉速自動變化。
  5. 標配主軸支撐套250 mm。









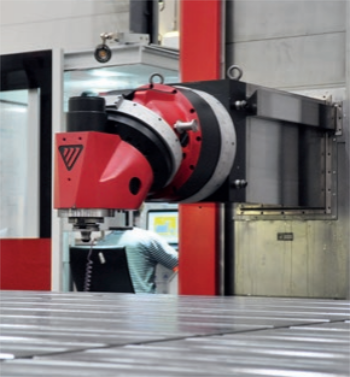

方滑枕 (選項)





主軸箱到工件行程700mm。主軸伸出行程800mm。














  1. 綜合主軸和滑枕最大行程1500mm。
  2. 滑枕深入工件中心，同時保持最高剛度和精度。
  3. 伺服電機，變速箱和滾珠絲杠驅動滑枕伸出。
  4. 所有的變形由主軸箱和滑枕不同的機械特征進行補償。

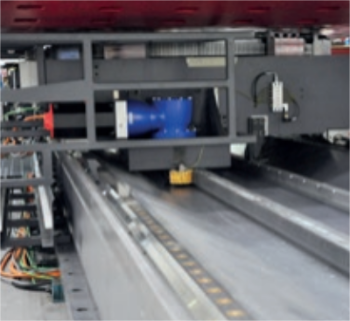

立柱和床身





剛性，堅固，精確，吸收加工過程中產生的振動。














  1. 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
  2. 通過退火實現立柱和床身的最大剛性和堅固性; 線軌和滑軌都經過硬化處理（56 HRC）。

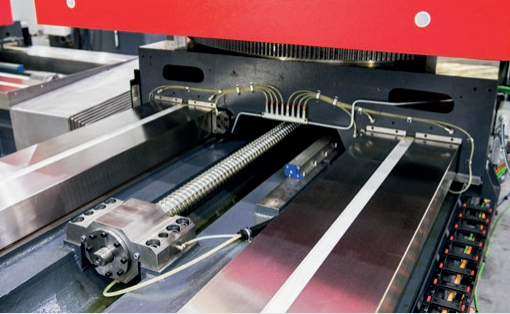

  3. 伺服電機和直徑為80mm的滾珠絲杠驅動數控工作臺X軸，主軸箱Y軸和立柱Z軸。
  4. Y軸上的滾珠絲杠底部配有電動制動器。
  5. 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。

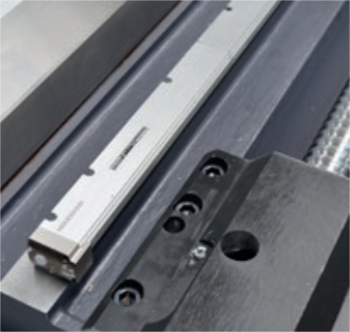

  6. X，Y和Z軸移動為滑軌或直線導軌。

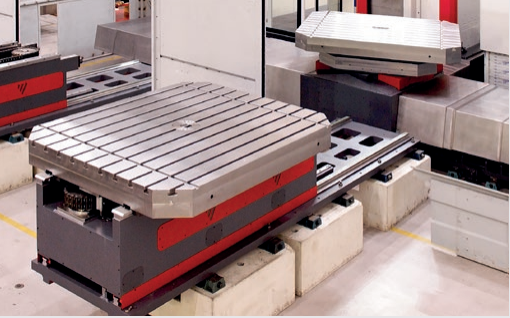

數控回轉工作臺





憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。














  1. 最大載重20噸。更多選項請參閱第24頁。
  2. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
  3. 滑座和工作臺材質為鑄件。
  4. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成， 無間隙。
  5. 工作臺回轉定位使用角度編碼器（增量為0.001°）；工作臺設置到點， 并通過液壓制動器固定。
