落地式鏜銑加工中心





  WRF 2G 落地式臥式鏜銑床














	首頁 > 臥式鏜銑床 > 落地式臥式鏜銑床 > WRF 2G落地式臥式鏜銑床













產品簡介






WRF 2G落地式臥式鏜銑床加工中心是飛馬特大型強壯的落地式鏜銑床系列。該鏜銑床非常適合巨大，重型工件的強壯和精密加工。





落地式臥式鏜銑床
落地式臥式鏜銑床





臥式鏜銑加工中心特點





  1. 鏜桿直徑為150 mm或160 mm; 鏜桿行程1000mm。
  2. 龍門鏜銑床的滑枕行程1.5米。
  3. 快速進給40000 mm / min。
  4. X，Y，主軸箱電機采用水冷電機 – 熱量從機床中消熱，保持幾何精度。
  5. 矮化設計 – 用最低的機床總高度， Y軸可達到最高行程。





 落地式臥式鏜銑床





產品參數





 單位WRF 2WRF 2G
主軸直徑mm150 160 180
主軸錐度 ISO50 / BT50 / CAT50 /選項BIG PLUS
主軸最大轉速rpm3000 (選項3500) 2500
主電機海德漢或西門子系統（S1/S6）kW72 / 106
最大扭矩海德漢或西門子系統（S1/S6）Nm3294 / 4843 5000 / 7350
主電機發那科（S1/S3）kW60 / 75依據要求
最大扭矩發那科（S1/S3）Nm829 / 3536依據要求
X軸行程mm1800 – 27500
Y軸行程mm2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000
W軸，主軸伸出mm1000
Z軸，滑枕伸出mm1500
快速進給X，Ymm/min40000, 15000
快速進給Z，Wmm/minmm/min 10000
回轉工作臺-選項
工作臺最大載重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T60 – 60000 / T80 – 80000
工作臺尺寸mm詳閱第24頁/傾斜工作臺0 – 8°（選項）





產品附件及細節







落地式鏜銑加工中心





 落地式臥式鏜銑床





 落地式臥式鏜銑床加工中心





臥式鏜銑床







結構組成





新WRF系列 – 為您提供數千個加工小時經驗





標準主軸箱–更高的動態














  1. 快速進給40000mm/分鐘。
  2. 特殊伸縮防護罩提供高速移動。
  3. 直線導軌使用油潤滑. 薄油層可清潔直線導軌, 是鑄件加工的巨大優勢。

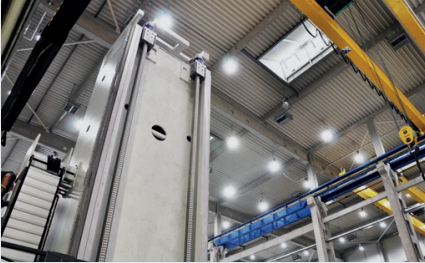

立柱的特殊設計














  1. 兩條直徑為100mm的滾珠絲杠帶兩條絕對值光柵尺。
  2. 前后全防護。
  3. 矮化設計 – 用最低的機床總高度， Y軸可達到最高行程。









先進的溫度穩定性














  1. X，Y，主軸箱電機采用水冷電機 – 熱量從機床中消熱，保持集合精度。
  2. 減少立柱上的熱量積累。
  3. 減少立柱上的灰塵。
  4. 更好的主軸箱冷卻， 延長軸承使用壽命。
  5. 主軸箱由兩個冷卻循環。
  6. 從軸承外徑冷卻軸承周圍， 防止熱量影響滑枕。
  7. 油和空氣混合對主軸進行潤滑和冷卻?；旌衔锖筒槐?/li>
  8. 要的熱量將從軸承中被吸出。
  9. 延長軸承壽命，因為油和空氣混合物具有較小的粘度， 因此產生較低的溫度。

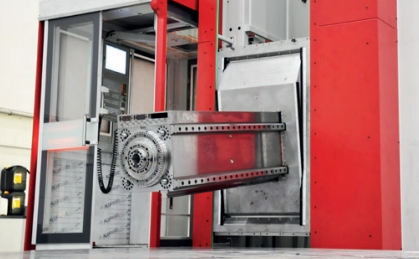

強壯的主軸箱














  1. 直徑為150mm/160mm的主軸，轉速為3000轉或3500轉（為選項）。直徑為180mm的主軸 轉速為2500轉。
  2. 西門子58kW或72kW（為選項）水冷電機
  3. 可移動操作間， 水平移動800mm+垂直移動（根據Y軸行程）。
  4. 防主軸下垂的兩套獨立機構：
  5. Y軸定位由兩條滾珠絲杠和兩條海德漢絕對光柵尺管理。
  6. 液壓桿用于穩定主軸箱剛度。
