刨臺式鏜銑加工中心
WFT 11 刨臺式臥式鏜銑床

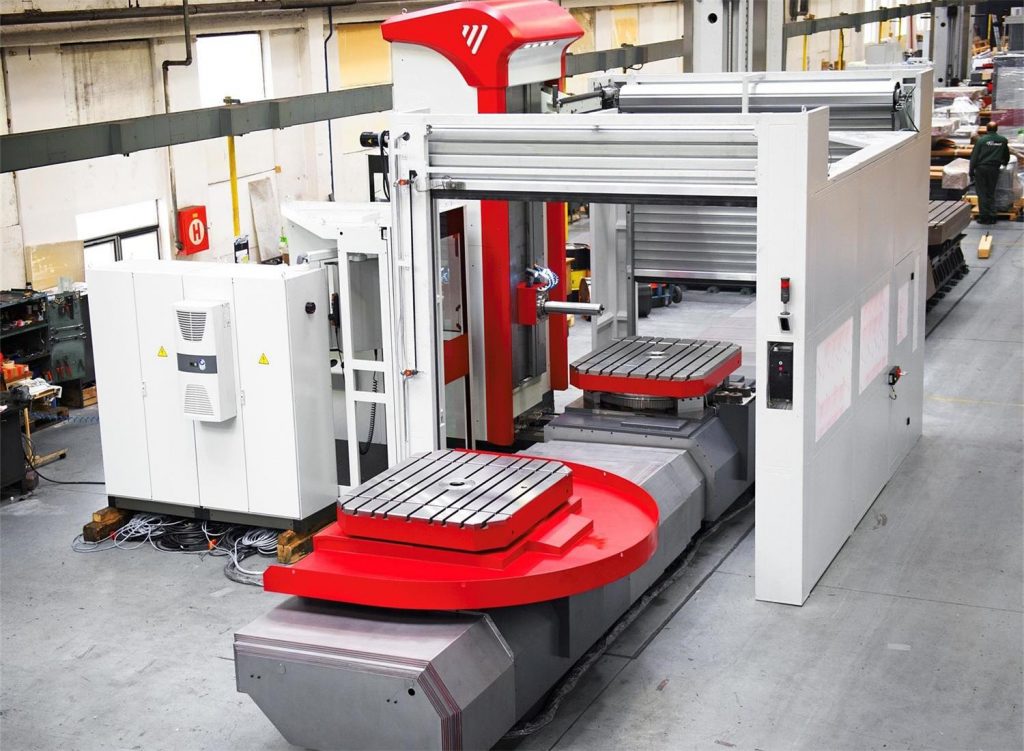

WFT 11 刨臺式臥式鏜銑床簡介
目錄
WFT 11刨臺式臥式鏜銑床屬于中型鏜銑床，帶有可縱向移動的Z軸底座，以及可橫向 移動的工作臺。
WFT 11 臥式鏜銑床可高效加工10噸以下的工件。
WFT 11 鏜銑加工中心特點
- 鏜桿直徑100mm或110mm， 伸出730mm。
- 可選X軸（3,4 或 5 米），適用于重達20噸的較大工件。
- 可配備托盤交換系統提高加工效率。
- WFT 11刨臺式臥式鏜銑床適用于加工較長的焊接件和復雜的焊接框架。

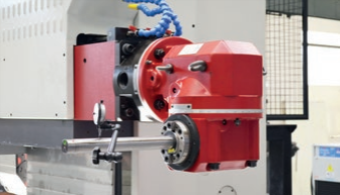

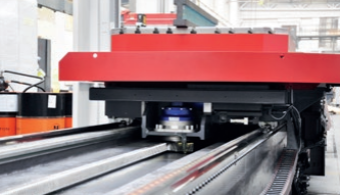

附件及細節
WFT 11 臥式鏜銑床參數
| 單位 | WFT 11 | |
| 主軸直徑 | mm | 100 / 110 |
| 主軸錐度 | ISO50 / BT50 / CAT50 | |
| 主軸最大轉速 | rpm | 4000 (選配5000) |
| 主電機海德漢或西門子系統（S1/S6） | kW | 19,5 / 29,3; 31 / 46,5 |
| 最大扭矩海德漢或西門子系統（S1/S6） | Nm | 951 / 1426; 1416 / 2124 |
| 主電機發那科（S1/S3） | kW | 22 / 26; 30 / 37 |
| 最大扭矩發那科（S1/S3） | Nm | 823 / 971; 1370 / 1692 |
| X軸行程 | mm | 2000 / 3000 |
| Y軸行程 | mm | 1250/1700/2000 |
| Z軸行程 | mm | 1250/1700 |
| W軸主軸伸出 | mm | 730 |
| 快速進給X，Y | mm/min | 8000 |
| 快速進給Z，W | mm/min | 8000 |
| 快速進給B | rpm | 2 (選項4) |
| 工作臺最大載重 | kg | 10000 |
| 工作臺尺寸 | mm | 1200 x 1200 / 1200 x 1400 /1400 x 1600 / 1400 x 1800 /1600 x 1600 /1600 x 1600 |
WFT 11 臥式鏜銑床結構組成

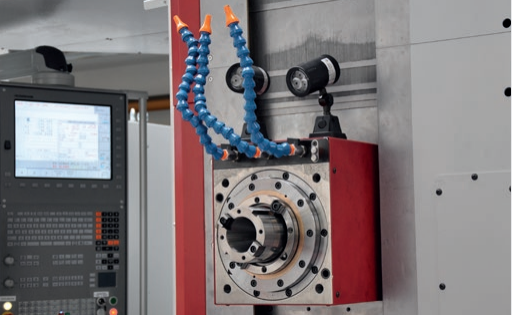

主軸箱
堅固，強壯，精確。
- 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
- 主軸行程（W軸）為730 mm，由伺服電機和滾珠絲杠驅動。
- 主軸錐度SK50（ISO，BT或CAT）。

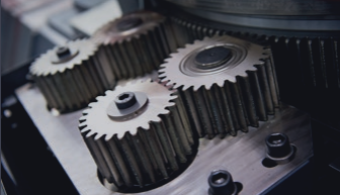

- 扭矩通過雙速行星齒輪箱傳遞到主軸.齒輪根據編程的轉速自動變化。
- ?標配主軸支撐套250 mm。
主軸箱滑座
- 主軸箱滑座為鑄鐵鑄件， 由滾珠絲杠控制主軸箱在Y軸移動。
- 導軌由油潤滑。

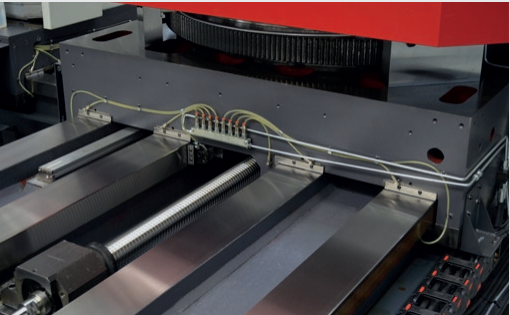

立柱和床身
剛性，堅固，精確，吸收加工過程中產生的振動。
- 機床的主體（縱向和橫向床身，滑座和立柱）均為鑄件
- GG30并加入鉻和銅。所有導軌的功能面都經過硬化處理（硬度：56 HRC）及磨削加工。
- 伺服電機和滾珠絲杠驅動數控工作臺X軸，主軸箱Y軸和立柱Z軸。
- Y軸上的滾珠絲杠底部配有電動制動器。
- 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。
- X，Y和Z軸移動為滑軌或直線導軌。

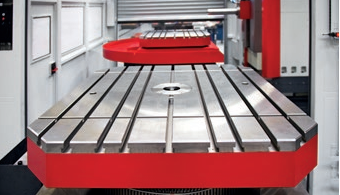

數控回轉工作臺
憑借簡單的設計和出色的部件，飛馬特數控回轉工作臺在其使用壽命期間只需要最少的維護和調整。
- 最大載重10噸。
- 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。
- 工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
- 滑座和工作臺材質為鑄件.
- 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
- 工作臺回轉定位使用角度編碼器（增量為0.001°）; 工作臺設置到點， 并通過液壓制動器固定。
