動柱式龍門加工中心





動柱式龍門鏜銑加工中心














	首頁 > 臥式鏜銑床 > 龍門鏜銑床 > 動柱式龍門鏜銑加工中心













動柱式龍門鏜銑加工中心簡介





動柱式龍門鏜銑加工中心設計用于一次裝夾加工工件。 配備有通用全自動銑頭UHAmi或UHAmi SDHS。頭定位在兩個軸- C和A，分度是0.001°。磁頭由伺服驅動器(UHA mi SDHS)定位，軸由兩個液壓制動器加強-這使得微分度，在磁頭內沒有齒輪耦合。定位精度由兩個絕對傳感器保證，每個軸一個定位。頭是用油脂自動潤滑的。

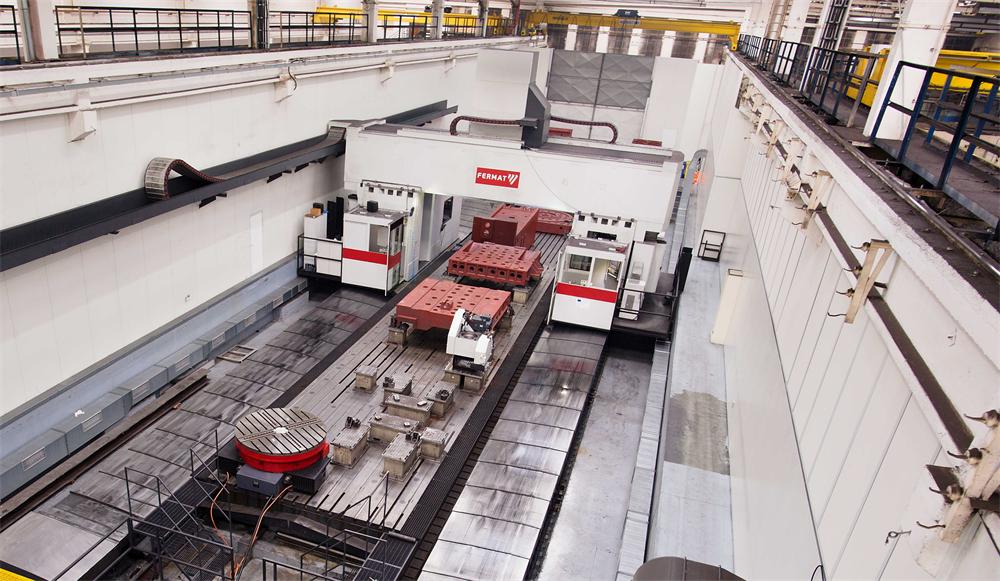

龍門鏜銑床
龍門鏜銑床





 動柱式龍門鏜銑加工中心技術參數





Units單位GANTRY龍門
主軸直徑mm160
主軸錐度SK 50 (ISO 50)/BT50/CAT 50/BIG+
最大主軸轉速rpm2500
最大功率海德漢或者西門子（S1/S6）kW74/91
 最大扭矩海德漢或者西門子（S1/S6）Nm3349 / 4120
  X軸立柱行程mm10000 – 50000
 Y軸主軸箱行程mm4200/5200/6200
  Z軸滑枕行程mm1600
 W軸主軸行程mm1000
   XY軸快速進給mm/min.40000, 40000
 Z軸快速進給mm/min.12000

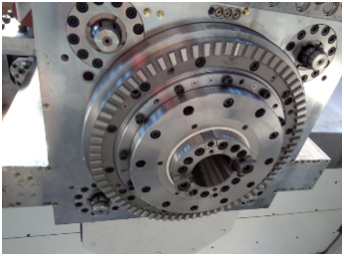

主軸箱
主軸箱

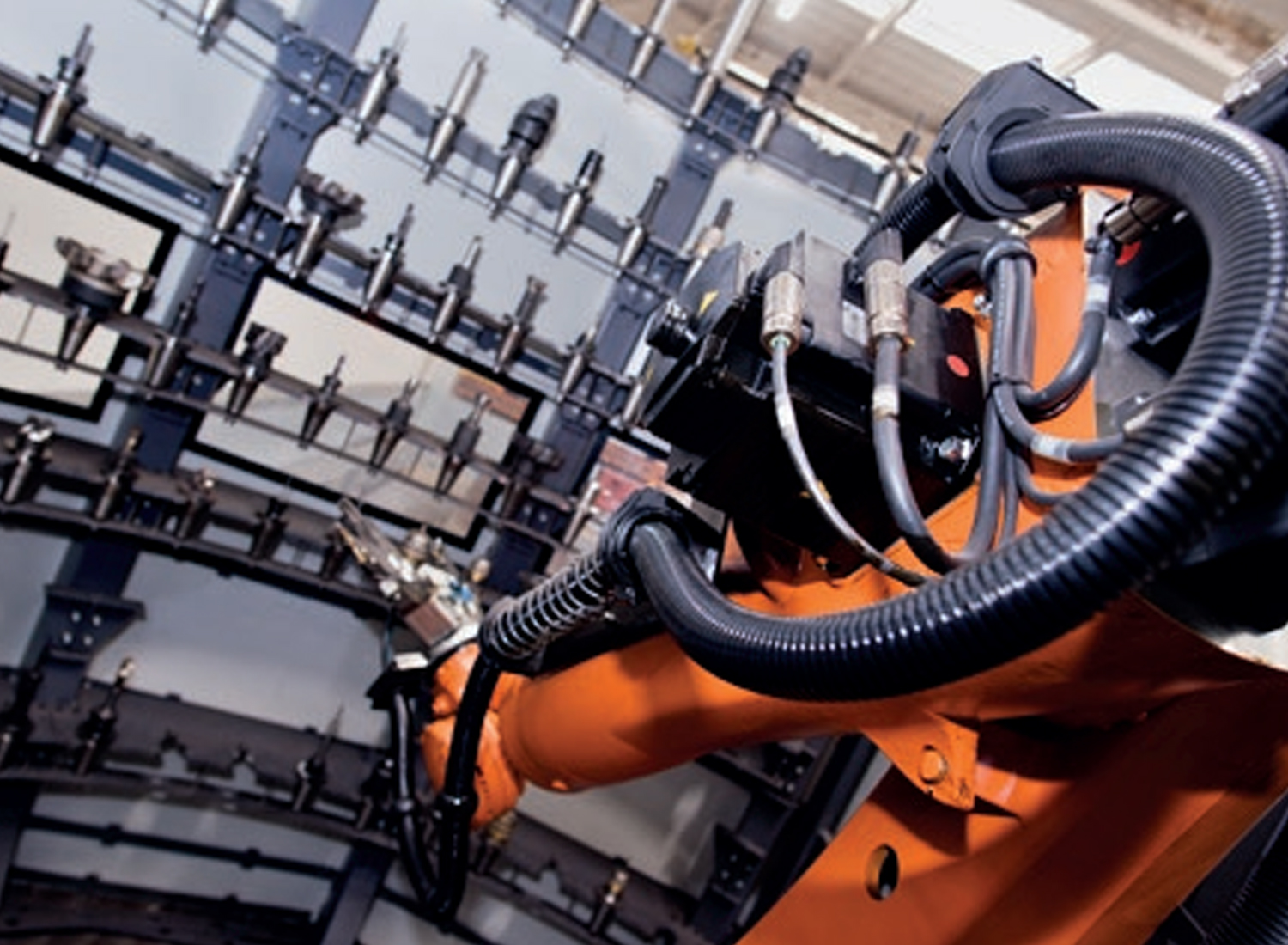

自動換刀刀庫
自動換刀刀庫

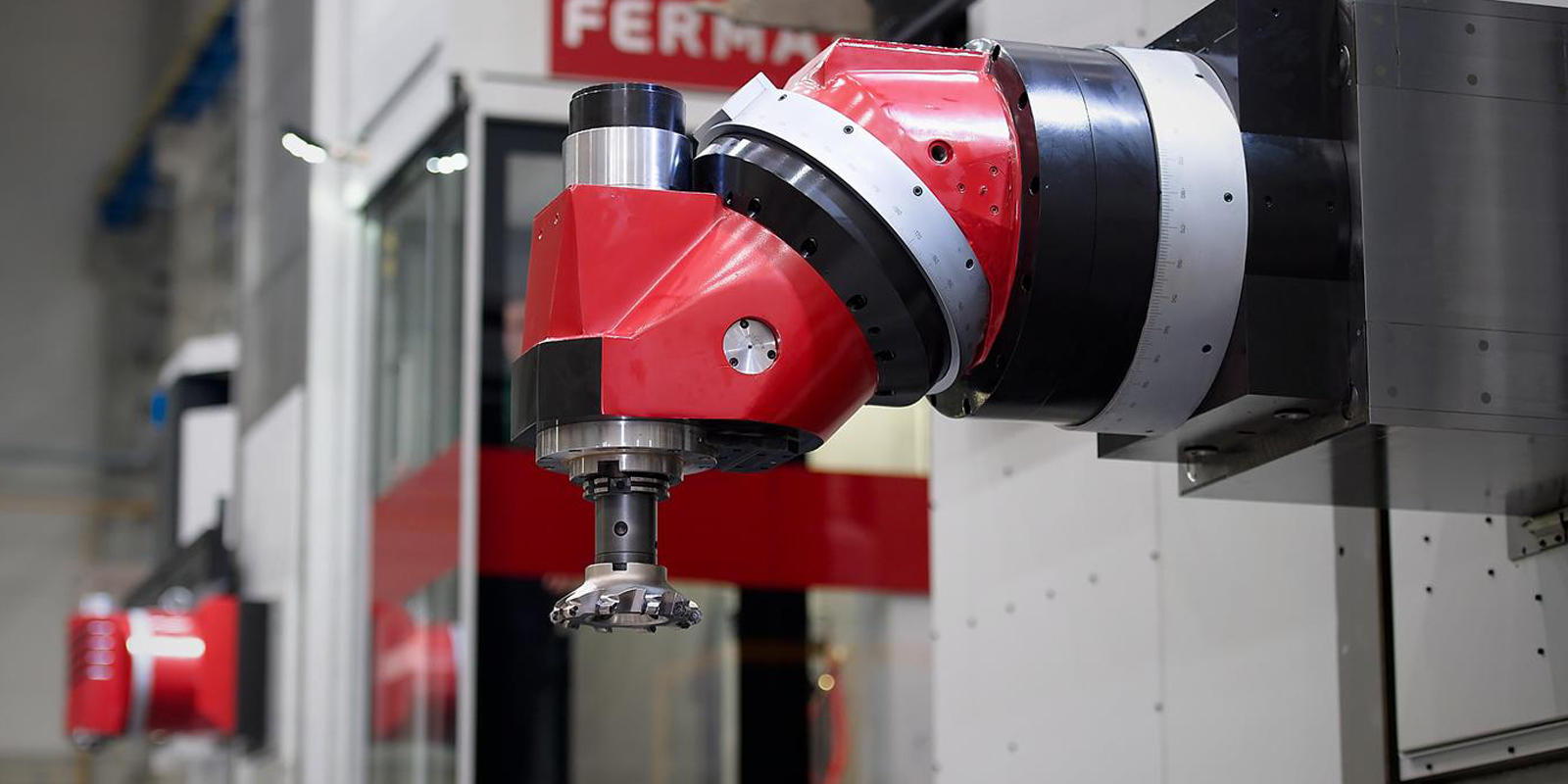

銑頭
銑頭





回轉工作臺
回轉工作臺







動柱式龍門鏜銑加工中心結構特點





龍門機床設計用于一次安裝加工工件。





多功能龍門機床–鉆孔、銑削、車削、磨削和激光硬化





滑枕行程1600mm





機床配帶落地工作平臺





可選配種類繁多的配件和銑頭。
