落地式鏜銑加工中心





 WRF 落地式臥式鏜銑床














	首頁 > 臥式鏜銑床 > 落地式臥式鏜銑床 > WRF落地式臥式鏜銑床













鏜銑床簡介






WRF落地式臥式鏜銑床是飛馬特大型，強壯的臥式鏜銑床系列。該機床適合巨大，重型工件的強壯和精密加工。





產品特點

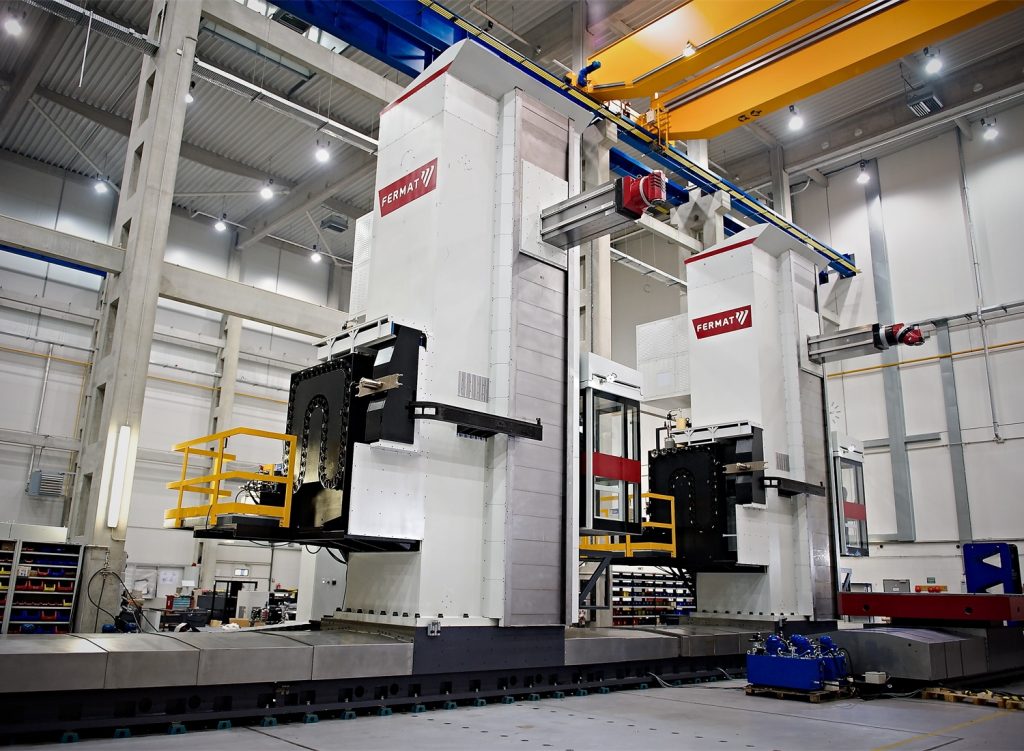

落地式臥式鏜銑床
落地式臥式鏜銑床





  1. 鏜桿直徑為130 mm，150 mm或160 mm; 鏜桿行程從800mm到1米。
  2. 滑枕行程從900mm到1.2米。
  3. 可選傾斜式主軸箱。
  4. 配備可水平和垂直移動操作間。
  5. 配備可載重100噸的平臺和/或回轉工作臺。

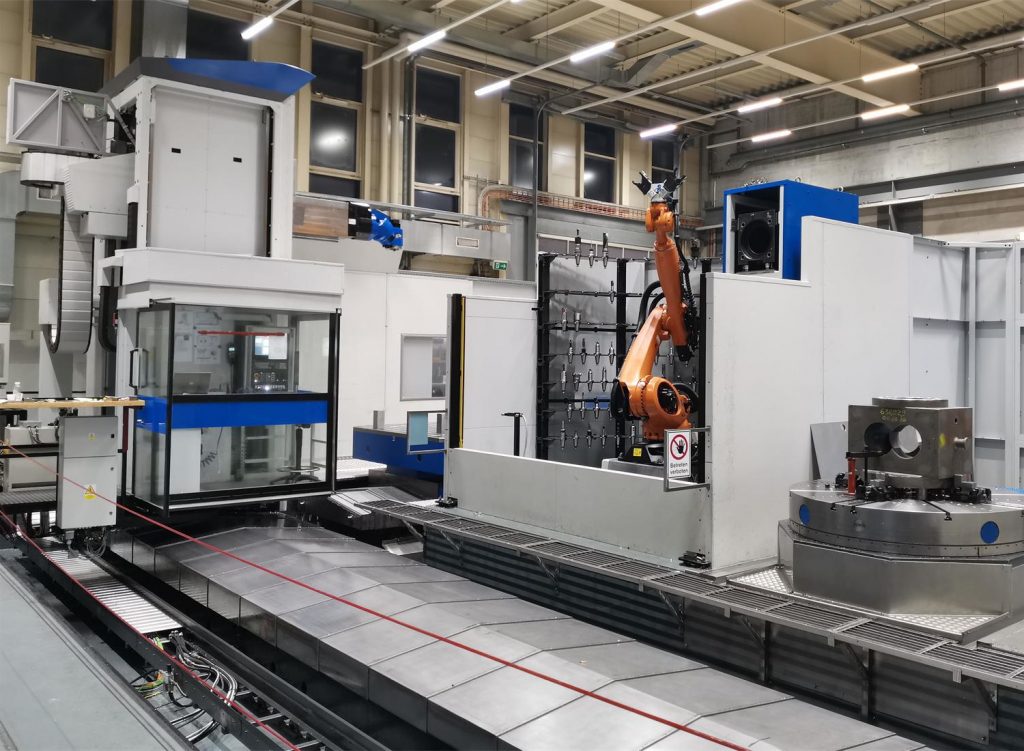

臥式鏜銑床
臥式鏜銑床





產品參數





 單位WRF 130 CNC     WRF 150 CNC      WRF 160 CNC
主軸直徑mm130                     150                  160
主軸錐度 ISO50 / BT50 / CAT50 /選項BIG PLUS
主軸最大轉速rpm       3000 (選項4000)      2800 (選項3500)      2500 (選項3200)
主電機海德漢或西門子系統（S1/S6）kW41 / 61,5; 53 / 77,9             58 / 86; 74 / 109
最大扭矩海德漢或西門子系統（S1/S6）Nm        2099 / 3149; 2713 / 3989           3281 / 4988; 3349 / 4923
主電機發那科（S1/S3）kW37 / 45; 53 / 62    60 / 75
最大扭矩發那科（S1/S3）Nm2210 / 2687; 2713 / 3989          2829 / 3536
X軸行程mm1800 – 27500
Y軸行程mm         2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000
Z軸行程mm1000                                1200
W軸主軸伸出mm800                              1000
快速進給X，Ymm/min20000 (選項40000), 15000 (選項24000)
快速進給Z，Wmm/min10000, 8000                    10000 (選項24000), 10000
回轉工作臺-選項
工作臺最大載重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T60 – 60000 /T80 – 80000 / T100 – 100000
工作臺尺寸mm詳閱第24頁/傾斜工作臺0 – 8°（選項）





落地式鏜銑加工中心附件及細節






















臥式鏜銑床







產品結構組成





帶方滑枕伸出主軸箱





堅固，強壯，精確。














  1. 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
  2. V130）主軸行程（W軸）為800 mm，（V150， V60）主軸行程為1000mm。 由伺服電機和滾珠絲杠驅動。
  3. 主軸錐度SK50（ISO，BT，CAT或選項BIG PLUS）。
  4. (V130）滑枕行程為900 mm，（V150， V60）滑枕行程為1200mm。滑枕行程可在保持剛性的同時更好的接近工件。
  5. 滑枕伸出由伺服電機，變速箱和滾珠絲杠驅動， 位于（LM）直線導軌上。









立柱和床身





剛性，堅固，精確，吸收加工過程中產生的振動。














  1. 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
  2. 立柱為焊接件構造。通過退火達到最大剛度，實現金屬加工過程中的剛性和堅固性。 線軌和滑軌都經過硬化處理（56 HRC）。
  3. 主軸箱通過Y軸上的兩條滾珠絲杠（V13，?100mm，2個制動器）/ 三條滾珠絲杠 （ V150 / 160，?80mm，一個制動器）， 變速箱和伺服馬達驅動。

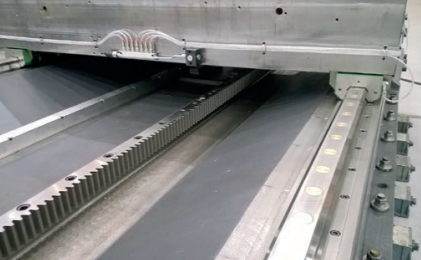

  4. 立柱通過齒輪齒條在X軸床身上移動， 使用大型線軌和滑座，由兩個伺服馬達（主 – 從）配置驅動。
  5. 兩條光柵尺位于立柱上，以進一步提高滑枕精度。

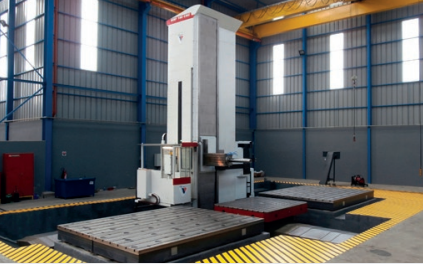

數控回轉工作臺和夾緊平臺





憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。














  1. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
  2. 工作臺滑座在兩條直線導軌上移動。
  3. 行程長達5米的工作臺由帶行星齒輪箱和滾珠絲杠的伺服電機控制。
  4. 滑座和工作臺材質為鑄件。
  5. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
  6. 工作臺回轉定位使用角度編碼器（增量為0.001°）; 工作臺設置到點， 并通過液壓制動器固定。
  7. 夾緊平臺可用于加工部件。
