落地式鏜銑加工中心





  WRF HEAVY 落地式臥式鏜銑床














	首頁 > 臥式鏜銑床 > 落地式臥式鏜銑床 > WRF HEAVY落地式臥式鏜銑床













產品簡介

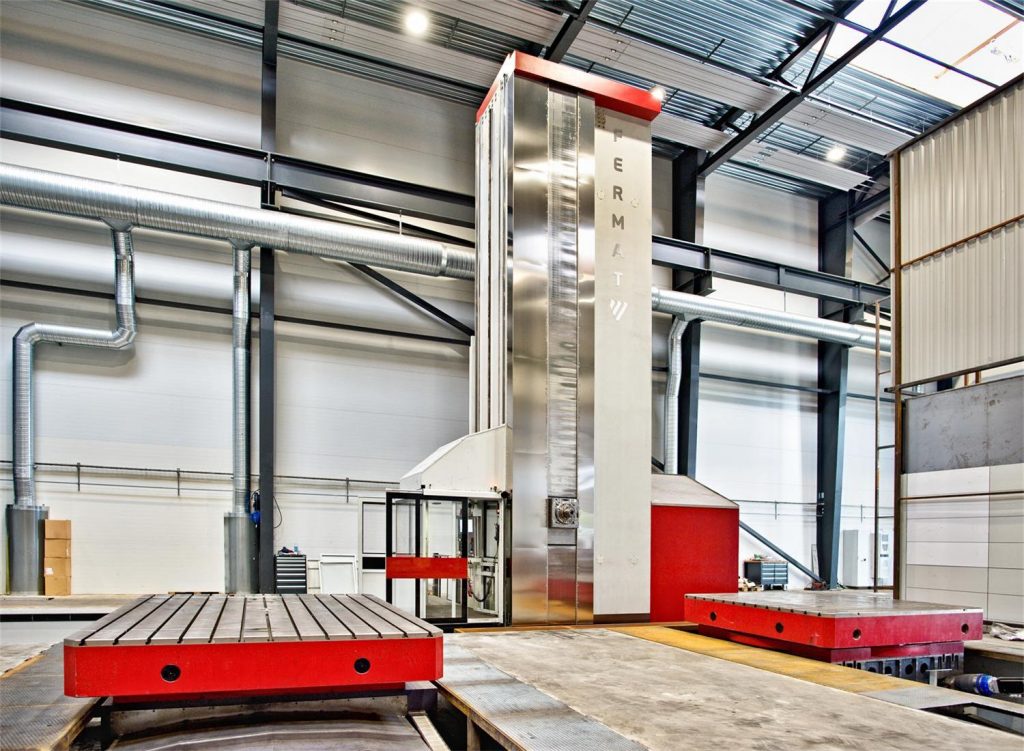

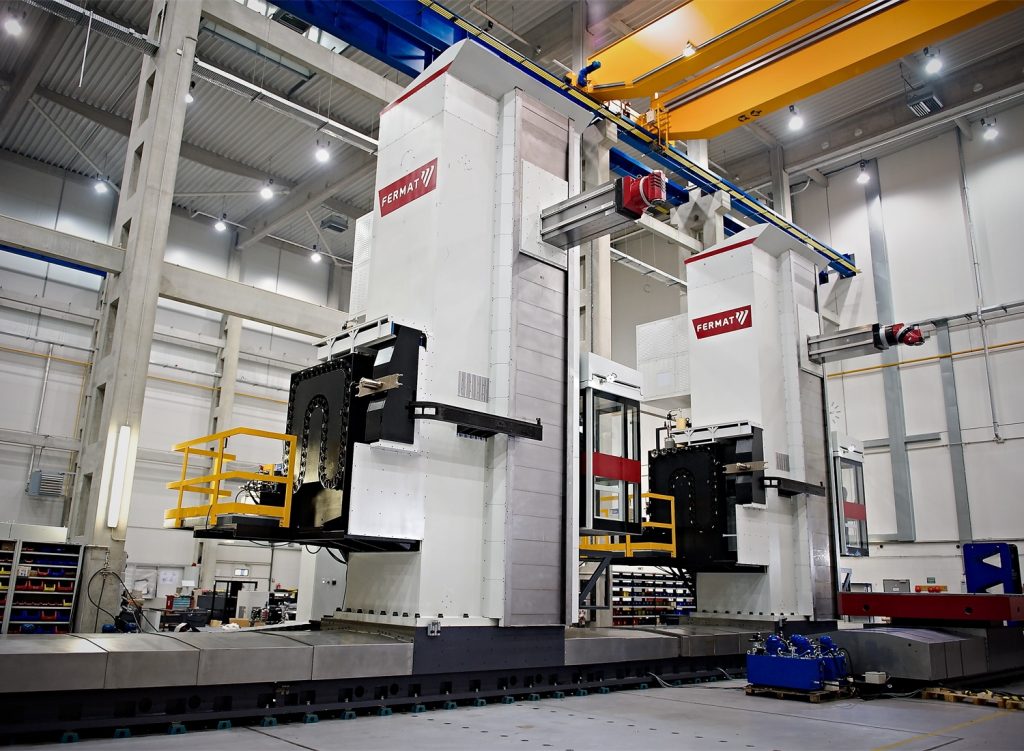

WRF Heavy 落地式臥式鏜銑床加工中心是飛馬特巨大型落地式鏜銑床 。該龍門鏜銑床堅固的主軸箱建立在兩根立柱之間，以實現zui大的穩定性。





臥式鏜銑床特點





臥式鏜銑床
臥式鏜銑床





  1. 鏜桿直徑為160mm，行程1000mm。
  2. 滑枕行程1.5或1.6米。
  3. 4個伺服電機和4副齒輪齒條用于Y軸的快速精確移動。
  4. 配備可載重100噸的平板和/或回轉工作臺。
  5. 超大尺寸工件的理想選擇。





臥式鏜銑床
落地式臥式鏜銑床





產品參數





 單位WWRF 160 Heavy
主軸直徑mm160
主軸錐度 ISO50 / BT50 / CAT50 /選項BIG PLUS
主軸最大轉速rpm2500
主電機海德漢或西門子系統（S1/S6）kW74 / 91
最大扭矩海德漢或西門子系統（S1/S6）Nm3349 / 4120
X軸行程mm2400 – 28100
Y軸行程mm2000 – 10000
Z軸，滑枕伸出mm1600
W軸，主軸伸出mm1000
快速進給X，Ymm/min20000, 15000
快速進給Z，Wmm/min15000, 10000
回轉工作臺-選項
工作臺最大載重kgT25 – 25000 / T40 – 40000 / T50 – 50000 / T80 – 80000 /
工作臺尺寸 詳閱第24頁/傾斜工作臺0 – 8°（選項）
V軸行程mm2000 – 5000 | 2400 – 9500和特殊要求
快速進給V軸mm/min12000 | 20000
快速進給B軸rpm1,7





鏜銑床附件及細節







落地式臥式鏜銑床





 臥式鏜銑加工中心





龍門鏜銑加工中心





落地式臥式鏜銑加工中心







產品結構特點

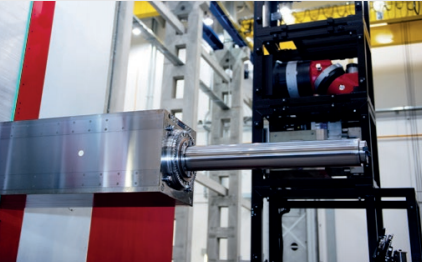

帶方滑枕伸出主軸箱





主軸箱“滑枕”根據機床設計的最新世界趨勢設計，并預留連接手動和自動附件頭，面板等。









主軸箱





  1. 主軸箱（滑枕）是矩形，本體材質為球墨鑄鐵GGG60. 具有550 x 550的巨大方形輪廓。
  2. 主軸箱和滑座位于兩個立柱之間，以提高穩定性。
  3. 最大滑枕行程為1600 mm?；砩斐鲈诒３謩傂缘耐瑫r(shí)更好地接近工件。
  4. 六條悍達硬化處理導軌保障主軸箱行程。
  5. 增加了額外的直線導軌，以穩定滑座。
  6. 主軸行程（W軸）為1000mm，由伺服電機和滾珠絲杠驅動。









立柱和床身





剛性，堅固，精確，吸收加工過程中產生的振動。









主軸箱滑座





  1. 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
  2. 立柱為焊接件構造。通過退火達到最大剛度，實現金屬加工過程中的剛性和堅固性。

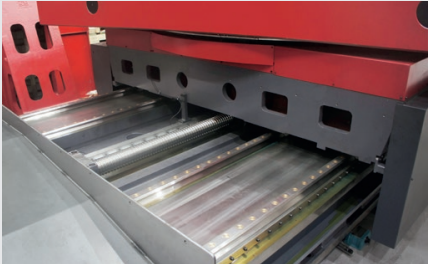

  3. 立柱通過齒輪齒條在X軸床身上移動， 使用大型線軌和滑座，由兩個伺服馬達（主 – 從）配置驅動。
  4. 兩條光柵尺位于立柱上，以進一步提高滑枕精度。

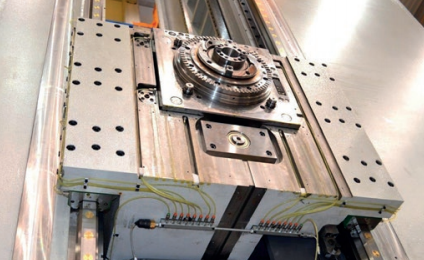

數控回轉工作臺和夾緊平臺





憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。









滾柱直線導軌





  1. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
  2. 工作臺滑座在兩條直線導軌上移動。
  3. 行程長達5米的工作臺由帶行星齒輪箱和滾珠絲杠的伺服電機控制。
  4. 滑座和工作臺材質為鑄件.
  5. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
  6. 工作臺回轉定位使用角度編碼器（增量為0.001°）; 工作臺設置到點， 并通過液壓制動器固定。
  7. 夾緊平臺可用于加工部件。
